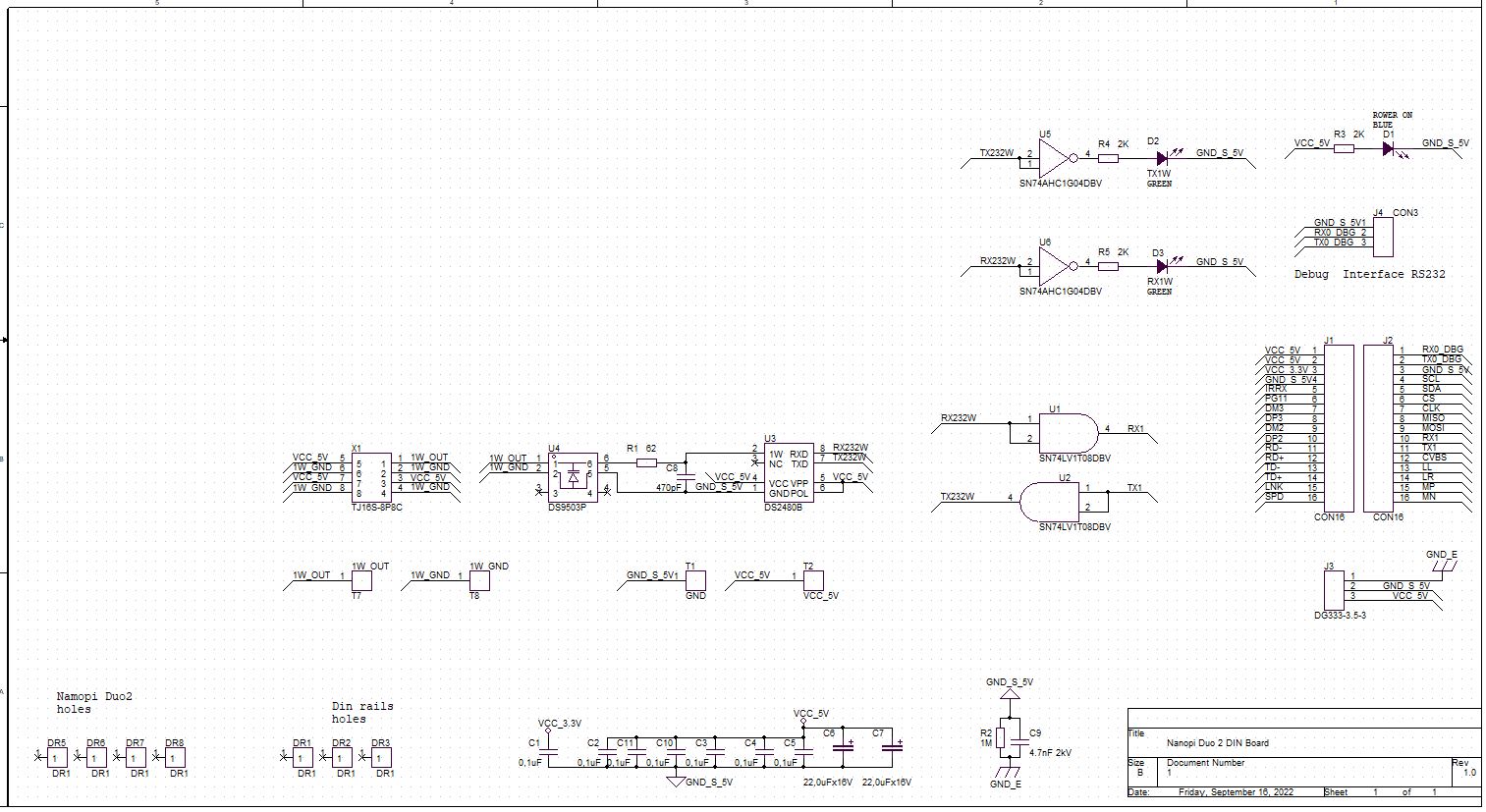

Установка NanoPI Duo2 на несущую плату NS-1W. Carrier Board.
Разъем X1.
Назначение: 1-Wire
| Номер | Описание |
|---|---|
| 1 | 1-Wire in/out |
| 2,4,6,8 | 1-Wire GND |
| 3,6,7 | VCC +5V |
Разъем J3.
Назначение: Питание платы
| Номер | Описание |
|---|---|
| 1 | PE |
| 2 | GND |
| 3 | VCC +5V |
Разъем J4.
Назначение: Консольный(Debug) COM порт.
| Номер | Описание |
|---|---|
| 1 | GND |
| 2 | RX0 |
| 3 | TX0 |
Светодиоды. Назначение.
- D1 - PWR, питание.
- D2 - TX1W, передача 1-Wire.
- D3 - RX1W, прием 1-Wire.
Экран разъема X1 соединен с контактом 1 “PE” разъема J3.
Размеры платы (Ш х В): 34mm x 85mm.
NS-1W
